MK3P-I-NS Промежуточные реле10A PDF Печать E-mail

mk3pins



Реле промежуточное применяется для передачи команд исполнительными элементами в цепи замыкания катушки, методом коммутации электрических цепей различными переключающими контактами. Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока.

Принцип работы промежуточного реле

Реле, имеющее замыкающие контакты, состоит из обмотки, магнитопроводов герконов и корпусных деталей. Реле промежуточное, оборудованное размыкающими контактами, содержит постоянные магниты. Сверху каркаса реле приспособлены скобы, которые предназначены для присоединения под винты внешних проводов. Нижняя часть корпуса необходима для выполнения крепления реле на плите. Подача на обмотку напряжения приводит к замыканию герконов в реле, которое не содержит постоянного магнита, и к размыканию герконов в реле, содержащем постоянные магниты. После снятия с обмотки реле напряжения герконы возвращаются в первоначальное положение.



Условия эксплуатации промежуточного реле

Реле промежуточное можно использовать, если окружающая среда не является взрывоопасной, она не содержит токопроводящей пыли в больших концентрациях, которые снижают параметры до недопустимых пределов. Обязательным условием при этом является температура окружающего воздуха не выше пятидесяти пяти градусов. В пространстве во время работы реле может находиться в любом положении.

Надежно реле промежуточное работает и при возможных отклонениях напряжения питания в управляющей катушке в пределах до 1,25 Uном. В этом устройстве изоляция выдерживает в холодном состоянии испытательное напряжение в размере две тысячи вольт и переменный ток с частотой пятьдесят герц на протяжении одной минуты без пробоя и перекрытия по поверхности.



Особенности реле:

  • Аналог реле Finder, Relpol, TRY
  • Широкая область применения
  • Использование серебра в контактах
  • Долгий срок службы



Технические характеристики:

Модель

MK3P-I-NS

Габаритные размеры, мм

34,5 х 34,5 х 52

Контактная группа (конфигурация)

3 группы перекидных контактов

Номинальный ток нагрузки, А

10А 220V AC, 10A 28V DC

Напряжение питания катушки, V

DC

24V

AC

220V

Потребляемая мощность

DC

не более 1.5 Вт

AC

не более 2.2 ВА

Напряжение срабатывания

DC: ≤75%, AC:≤80%

Напряжение отпускания

DC:≥10%, AC:≥30%

Сопротивление изоляции

100 МОм

Сопротивление контактов

50 МОм

Износоустойчивость

электр.

100000 циклов

механич.

10000000 циклов

Диэлектрическая прочность между открытыми контактами (V AC)

1000 в течении 1 мин

Диэлектрическая прочность между катушкой и контактами (V AC)

1500 в течении 1 мин

Рабочая температура

-40° С ~ +55° С

Вес

~ 35 граммов

Тип клеммных колодок

PF113A, PF113-E, US-11

C креплением на DIN-рейку (35мм) или монтажную поверхность

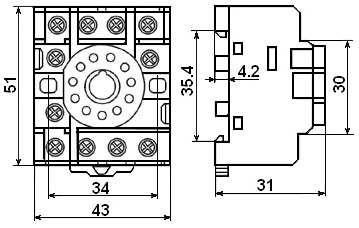

Схемы подключения, габаритные и установочные размеры:

Промежуточные реле серии MK3P-I

Промежуточные реле серии MK3P-I

Промежуточные реле серии MK3P-I



Каталог продукции
