Трехфазные твердотельные реле
Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.
- Твердотельные реле имеют встроенную RC-цепь для защиты от ложного включения при использовании на индуктивной нагрузке. Соблюдая определенный ряд условий, твердотельные реле можно использовать для пуска асинхронных двигателей. Необходимо учитывать пусковые токи двигателя и реле подбирать с многократным запасом по току. Применять меры по дополнительному отводу тепла. Для защиты реле от кратковременных перенапряжений использовать варисторы, а для защиты от перегрузки по току быстродействующие предохранители.
Особенности реле:
- Длительный срок службы
- Управление с коммутацией при переходе тока через ноль
- Управляющее напряжение 3-32V DC, 70-280V AC
- Коммутация по 3-м фазам
- Отсутствие дребезга контактов и искрения при переключениях
- Низкий уровень электромагнитных помех
- Высокое сопротивление изоляции между коммутируемой и управляющей цепью
- Отсутствие акустического шума
- Высокое быстродействие
Расшифровка номенклатуры
- GDH – Вид твердотельного реле
- GDH – однофазное твердотельное реле (10 – 120А)
- GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
- GTH – трехфазные твердотельные реле (10 – 120А)
- GTR – реверсивные твердотельные реле (10 – 40А)
- 40 – рабочий ток 40А (от 10 до 500А)
- 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
- ZD3 – тип управляющего сигнала (способ коммутации)
- VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
- LA – аналоговый сигнал 4-20мА (фазовое управление)
- VD – аналоговый сигнал 0-10V DC (фазовое управление)
- ZD – управление 10-30V DC (коммутация при переходе через ноль)
- ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
- ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
- DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)
Варианты исполнений
|
Выходное
напряжение
|
Управляющее
напряжение
|
Номинальный коммутируемый ток
|
|
10A
|
25A
|
40A
|
|
480V AC
"перек. в 0"
|
3-32V DC
|
GTH1048ZD3
|
GTH2548ZD3
|
GTH4048ZD3
|
|
70-280V AC
|
GTH1048ZA2
|
GTH2548ZA2
|
GTH4048ZA2
|
|
Выходное
напряжение
|
Управляющее
напряжение
|
Номинальный коммутируемый ток
|
|
60A
|
80A
|
100A
|
120A
|
|
480V AC
"перек. в 0"
|
3-32V DC
|
GTH6048ZD3
|
GTH8048ZD3
|
GTH10048ZD3
|
GTH12048ZD3
|
|
70-280V AC
|
GTH6048ZA2
|
|
|
|
Технические характеристики и условия эксплуатации:
|
Модификация твердотельного реле
|
GDHxxxxxZD3
|
GDHxxxxxZA2
|
|
Коммутируемое напряжение
|
24-480V AC
|
|
Управляющее напряжение
|
3-32V DC
|
70-280V AC
|
|
Потребляемый ток в цепи управления
|
10-68mA
|
≤12mA
|
|
Напряжение вкл./выкл.
|
3V DC/1V DC
|
70V AC/10V AC
|
|
Максимальное пиковое напряжение
|
1000V AC
|
|
Падение напряжения в цепи нагрузки
|
≤1,6V AC
|
|
Ток утечки (выключенное состояние)
|
≤10мА
|
|
Время переключения
|
10мс
|
|
Светодиодная индикация
|
есть
|
|
Напряжение пробоя
|
2500V AC в теч. 1 минуты
|
|
Сопротивление изоляции
|
500МОм при 500V DC
|
|
Температура окружающей среды
|
-30…+75°C
|
|
Относительная влажность
|
≤95º (без образования конденсата)
|
|
Габаритные размеры
|
105х74х33мм
|
|
Способ монтажа
|
Винтами на монтажную поверхность
|
|
Масса
|
≤450г
|
Схемы подключения:

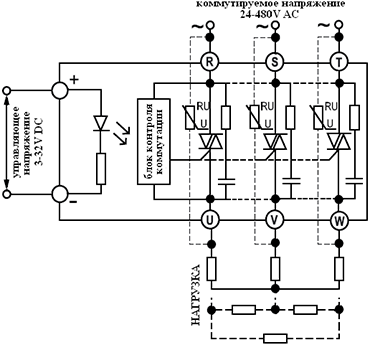

GDHxxxxxZD3

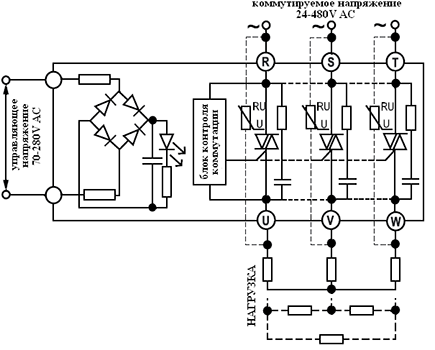

GDHxxxxxZA2

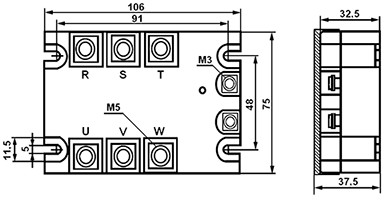

Внешний вид и габаритные размеры:
|
