Однофазные твердотельные реле переменного тока с коммутацией при переходе тока через ноль

Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

Благодаря своим характеристикам твердотельные реле все чаще заменяют электромагнитные реле и контакторы. Твердотельные реле применяются в системах управления нагревом, освещением, электродвигателями, трансформаторами, электромагнитами и т.д.

Твердотельные реле обеспечивают наиболее надежный метод коммутации цепей.

Особенности реле:

  • Низкий уровень электромагнитных помех
  • Управляющее напряжение 3-32V DC, 70-280V AC
  • Отсутствие дребезга контактов и искрения при переключениях
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие



Расшифровка номенклатуры:


  1. GDH – Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)



Варианты исполнений



Выходное напряжение

Управляющее
напряжение

Номинальный коммутируемый ток

10A

25A

40A

480V AC
"перекл. в 0"

3-32V DC

GDH1048ZD3

GDH2548ZD3

GDH4048ZD3

70-280V AC

GDH1048ZA2

GDH2548ZA2

GDH4048ZA2



Выходное напряжение

Управляющее напряжение

Номинальный коммутируемый ток

60A

80A

100A

120A

480V AC
"перекл. в 0"

3-32V DC

GDH6048ZD3

GDH8048ZD3

GDH10048ZD3

GDH12048ZD3

70-280V AC







Технические характеристики и условия эксплуатации:



Входное управляющее напряжение

GDHxxxxxZD3

GDHxxxxxZA2

Коммутируемое напряжение

24-480V AC

Управляющее напряжение

3-32V DC

70-280V AC

Потребляемый ток в цепи управления

3-25mA

≤12mA

Напряжение вкл./выкл.

3V DC/1V DC

70V AC/10V AC

Максимальное пиковое напряжение

1000V AC

Падение напряжения в цепи нагрузки

≤1,6V AC

Ток утечки (выключенное состояние)

≤10мА

Время переключения

10мс

Светодиодная индикация

есть

Напряжение пробоя

2500V AC  в теч. 1 минуты

Сопротивление изоляции

500МОм при 500V DC

Температура окружающей среды

-30…+75°C

Относительная влажность

≤95º (без образования конденсата)

Габаритные размеры

57,5х44х32мм

Способ монтажа

Винтами на монтажную поверхность

Масса

≤135г

Схемы подключения:

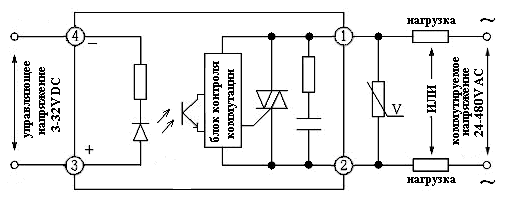

GDHxxxxxZD3

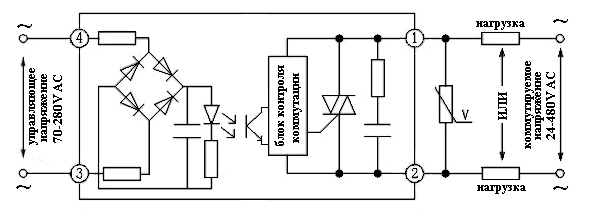

GDHxxxxxZA2



Внешний вид и габаритные размеры:
