Отличительные особенности

Применение программируемых реле серии FAB

Управление световой и звуковой сигнализацией; управление освещением; системы управления фонтанами, компрессорами, двигателями; автоматическое управление дверями, воротами; автоматические системы полива; системы регулирования температуры и вентиляции в помещениях.

Варианты исполнения

Модель	Напряжение питания	Входы	Выходы
Базовые модули
AF-10MR-A	100…240V AC	6 дискретных вх. AC	4 релейных
AF-10MR-D	12…24V DC	6 дискретных (аналог.) вх. DC	4 релейных
AF-10MR-E	12…24V AC/DC	6 дискретных вх. AC/DC	4 релейных
AF-10MT-E	12…24V DC	6 дискретных вх. DC	4 транзисторных NPN
AF-10MT-D	12…24V DC	6 дискретных (аналог.) вх. DC	4 транзисторных NPN
AF-10MT-GD	12…24V DC	6 дискретных (аналог.) вх. DC	4 транзисторных PNP
AF-20MR-A	100…240V AC	12 дискретных вх. AC	8 релейных
AF-20MR-D	12…24V DC	12 дискретных (аналог.) вх. DC	8 релейных
AF-20MR-E	12…24V AC/DC	12 дискретных вх. AC/DC	8 релейных
AF-20MT-E	12…24V DC	12 дискретных вх. DC	8 транзисторных NPN
AF-20MT-D	12…24V DC	12 дискретных (аналог.) вх. DC	8 транзисторных NPN
AF-20MT-GD	12…24V DC	12 дискретных (аналог.) вх. DC	8 транзисторных PNP

Аксессуары для программируемых реле серии FAB

AF-LCD	Панель оператора для контроллера серии FAB
AF-D232	Кабель для соединения контроллера серии FAB с ПК (RS-232)
AF-DUSB	Кабель для соединения контроллера серии FAB с ПК (USB)
AF-D485	Кабель соединения контроллера серии FAB с устройствами по RS-485

Технические характеристики

Напряжение питания	AC: 100…240V ±10% 47-63Hz  DC: 12…24V ±15%
Потребляемая мощность	AC: 1,5…5 Вт зависит от модели  DC: 3…5 Вт (<200 мА) зависит от модели
Язык программирования	функционально-блочные диаграммы (FBD)
Объем памяти	64 кБ
Напряжение логического «0»	AC: 0…40V; DC: 0…5V
Напряжение логической «1»	AC: 85…240V; DC: 10…24V
Ток логического «0»	AC: <0,1mA; DC: <0,4mA
Ток логической «1»	AC: ≤0,5mA; DC: ≤1mA
Аналоговый вход	DC: 0…10V (разрешение 0.1V)
Нагрузочная способность выходов	реле: ≤10А (активная нагрузка), ≤2А (индуктивная) транзистор: ≤2А, ≤80V DC
Уход часов	< 5 c/сутки
Степень защиты	IP20
Рабочая температура окружающей среды	0…+55 ºС, влажность 5…95%
Температура хранения	-40…+70 ºС
Способ монтажа	на DIN-рейку или монтажную поверхность
Габаритные размеры, мм	AF-10: 90x71x58; AF-20: 90x126x58

Габаритные размеры

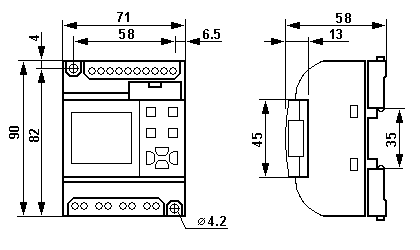

Базовый модуль AF-10

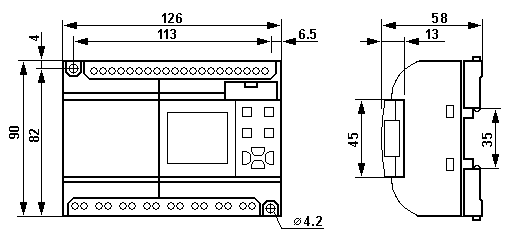

Базовый модуль AF-20

Особенности применения

Контроллеры ARRAY могут устанавливаться на:

• Стандартную DIN-рейку.
• Плоскую монтажную поверхность, используя 2 крепежных отверстия по диагонали корпуса.

Винтовые клеммы контроллера служат для подключения 1 провода сечением 2.5 мм² или 2 проводов сечением 1.5 мм² с использованием 3 мм шлицевой отвертки.

В соответствии с типом контроллеры могут питаться переменным напряжением ~220В AC или постоянным напряжением 12-24В DC. Нужное питание подают на контроллеры как показано на приведенных ниже рисунках.

Входы контроллеров с питанием постоянным током могут быть подключены как к дискретным сигналам, так и к аналоговым сигналам 0-10В. Это позволяет программируемому контроллеру работать с аналоговыми датчиками: измерители температуры, давления, уровня и другими.

• Все подключения/отключения производить при обесточенном контроллере.
• Сигналы входов и питание модулей переменного тока должны быть одной фазы.
• Контроллеры серии FAB AF-10MR-D, AF-10MT-D, AF-20MR-D и AF-20MT-D могут обрабатывать на всех входах, как аналоговые, так и дискретные сигналы.
• Контроллеры серии SR SR-12MRDC, SR-12MTDC, SR-12MGDC, SR-22MRDC, SR-22MTDC, SR-22MGDC могут обрабатывать как аналоговые, так и дискретные сигналы на входах A0-A5 для SR-12 и A0-A7 для SR-22.
• Если аналоговый сигнал подключен ко входу и подан на аналоговый функциональный блок программы, то сигнал определяется и используется как изменяющийся аналоговый сигнал. Если аналоговый сигнал подан на дискретный функциональный блок программы, то сигнал определяется и используется как дискретный сигнал.
• Диапазон входного аналогового сигнала от 0 до +10 В постоянного тока. Разрешение и задание в аналоговом блоке составляет 0,1 В.
• Для надежного срабатывания дискретных входов длительность импульсов состояния «0» или «1» должна быть не менее 50 миллисекунд.

Дискретный AC входДискретный DC входАналоговый вход
Контроллеры имеют релейные или транзисторные выходы. Выходные контакты реле изолированы от входов и напряжения питания (сухой контакт). Максимальный ток контактов 10А для резистивной нагрузки и 2А для индуктивной нагрузки. Транзисторные выходы могут быть NPN или PNP типа и требуют для нагрузки отдельный источник питания. Максимальный ток выходных транзисторов 2А, максимальное напряжение 80В.NPN выходPNP выходРелейный выход
