Серия SR программируемых реле ARRAY ELECTRONICS обладает расширенными возможностями управления и контроля. Имеет возможность расширения до 82-х точек ввода/вывода (50 входов/32 выхода).
С помощью программируемых логических контроллеров серии SR можно решить широкий ряд задач по автоматизации, как в промышленности, так и в быту. Благодаря разнообразному набору функций, возможностям расширения точек ввода/вывода, соединения в сеть по RS-485 нескольких модулей становится возможным создание гибкой, и кроме этого экономичной, системы управления учитывающей индивидуальные требования поставленной задачи.
Отличительные особенности
- Возможность расширения точек ввода/вывода
- Встроенные часы реального времени и календарь
- Защита паролем доступа к программе
- Поддержка MODBUS RTU
- Съемная панель программирования
- Функции с использованием телефонной линии (модуль расширения)
- Простое в освоении программирование контроллера с возможностью тестирования программы без его подключения
-
![Расшифровка номенклатуры программируемого контроллеры серии SR code_sr](/images/catalog/code_sr.jpg)
- SR – Серия программируемых реле
- 12 – Количество входов и выходов (12, 20, 22)
- M – Тип модуля
- M – базовый модуль;
- E – модуль расширения
- R – Тип выхода
- R – реле;
- T – транзистор NPN;
- G – транзистор PNP
- А – Тип питающего напряжения
- А – переменный ток 100…240V AC;
- D – постоянный ток 12…24V DC
- С – Часы реального времени
Варианты исполнения
Модель | Напряжение питания | Входы | Выходы |
Базовые модули |
SR-12MRAC |
100…240V AC |
8 дискретных вх. AC |
4 релейных |
SR-12MRDC |
12…24V DC |
8 дискр. (6 аналоговых) вх. DC |
4 релейных |
SR-12MTDC |
12…24V DC |
8 дискр. (6 аналоговых) вх. DC |
4 транзисторных NPN |
SR-12MGDC |
12…24V DC |
8 дискр. (6 аналоговых) вх. DC |
4 транзисторных PNP |
SR-22MRAC |
100…240V AC |
14 дискр. вх. AC |
8 релейных |
SR-22MRDC |
12…24V DC |
14 дискр. (8 аналоговых) вх. DC |
8 релейных |
SR-22MTDC |
12…24V DC |
14 дискр. (8 аналоговых) вх. DC |
8 транзисторных NPN |
SR-22MGDC |
12…24V DC |
14 дискр. (8 аналоговых) вх. DC |
8 транзисторных PNP |
Модули расширения входов/выходов |
SR-20ERA |
100…240V AC |
12 дискретных вх. AC |
8 релейных |
SR-20ERD |
12…24V DC |
12 дискретных вх. AC |
8 релейных |
SR-20ETD |
12…24V DC |
12 дискретных вх. AC |
8 транзисторных NPN |
SR-20EGD |
12…24V DC |
12 дискретных вх. AC |
8 транзисторных PNP |
Модули расширения функциональных возможностей |
SR-VPA |
100…240V AC |
Модуль записи и воспроизведения голосовых команд |
SR-VPD |
12…24V DC |
SR-RCA |
100…240V AC |
Модуль беспроводного управления контроллером |
SR-RCD |
12…24V DC |
Аксессуары для программируемых реле серии SR
SR-HMI-L |
Панель оператора для контроллера серии SR |
SR-HMI-B |
Панель оператора c подсветкой для контроллера серии SR |
SR-CP |
Кабель для соединения контроллера серии SR с ПК (RS-232) |
SR-DUSB |
Кабель для соединения контроллера серии SR с ПК (USB) |
SR-WRT |
Панель программирования для контроллера серии SR |
Технические характеристики
Напряжение питания |
AC: 100…240V ±10% 47-63Hz DC: 12…24V ±15% |
Потребляемая мощность |
AC: < 3 Вт зависит от модели DC: <5 Вт (<200 мА) зависит от модели |
Язык программирования |
функционально-блочные диаграммы (FBD) |
Объем памяти |
64 кБ |
Размер программы |
127 функциональных блоков |
Напряжение логического «0» |
AC: 0…40V, DC: 0…5V |
Напряжение логической «1» |
AC: 85…240V, DC: 10…24V |
Аналоговый вход |
DC: 0…10V (разрешение 0.1V) |
Нагрузочная способность выходов |
реле: ≤10А (активная нагрузка), ≤2А (индуктивная) транзистор: ≤2А, ≤80V DC |
Уход часов |
< 5 c/сутки |
Степень защиты |
IP20 |
Рабочая температура окружающей среды |
0…+55 ºС, влажность 5…95% |
Температура хранения |
-40…+70 ºС |
Способ монтажа |
на DIN-рейку или монтажную поверхность |
Габаритные размеры, мм |
SR-12: 90x71x64 SR-22, SR-20: 90x126x64 |
Габаритные размеры

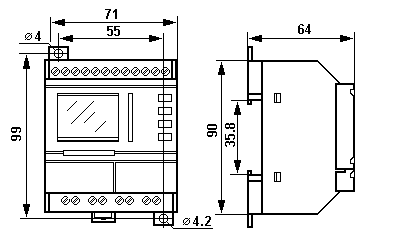

Базовый модуль SR-12
![SR-12_dim](/images/SR-12_dim.png)

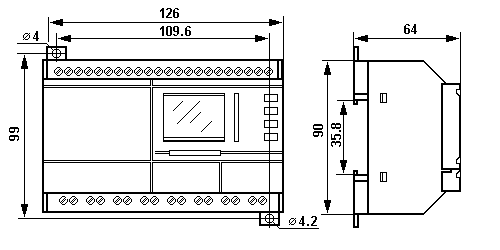

Базовый модуль SR-22
![SR-22_dim](/images/SR-22_dim.png)

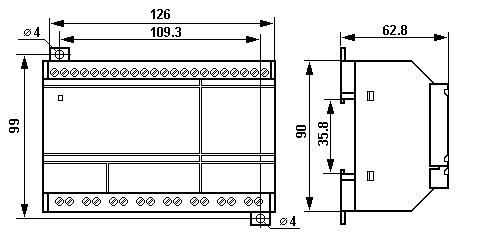

Базовый модуль SR-20
![SR-20_dim](/images/SR-20_dim.png)
Документация и программное обеспечение для программируемых реле ARRAY ELECTRONIC
Программируемые логические реле ARRAY ELECTRONIC
|
Файл
|
Описание
|
Размер файла
|
SR_user manual
|
Руководство пользователя для серии SR
|
pdf 3,16 МБ
|
SuperCAD
|
Программное обеспечение для программирования SR
|
zip 17,9 МБ
|
USB_232_driver
|
Драйвер USB порта для DUSB
|
exe 3,31 МБ
|
Особенности применения
Установка
Контроллеры ARRAY могут устанавливаться на:
- Стандартную DIN-рейку.
- Плоскую монтажную поверхность, используя 2 крепежных отверстия по диагонали корпуса.
Подключение
Винтовые клеммы контроллера служат для подключения 1 провода сечением 2.5 мм² или 2 проводов сечением 1.5 мм² с использованием 3 мм шлицевой отвертки.
В соответствии с типом контроллеры могут питаться переменным напряжением ~220В AC или постоянным напряжением 12-24В DC. Нужное питание подают на контроллеры как показано на приведенных ниже рисунках.
Входы контроллеров с питанием постоянным током могут быть подключены как к дискретным сигналам, так и к аналоговым сигналам 0-10В. Это позволяет программируемому контроллеру работать с аналоговыми датчиками: измерители температуры, давления, уровня и другими.
- Все подключения/отключения производить при обесточенном контроллере.
- Сигналы входов и питание модулей переменного тока должны быть одной фазы.
- Контроллеры серии FAB AF-10MR-D, AF-10MT-D, AF-20MR-D и AF-20MT-D могут обрабатывать на всех входах, как аналоговые, так и дискретные сигналы.
- Контроллеры серии SR SR-12MRDC, SR-12MTDC, SR-12MGDC, SR-22MRDC, SR-22MTDC, SR-22MGDC могут обрабатывать как аналоговые, так и дискретные сигналы на входах A0-A5 для SR-12 и A0-A7 для SR-22.
- Если аналоговый сигнал подключен ко входу и подан на аналоговый функциональный блок программы, то сигнал определяется и используется как изменяющийся аналоговый сигнал. Если аналоговый сигнал подан на дискретный функциональный блок программы, то сигнал определяется и используется как дискретный сигнал.
- Диапазон входного аналогового сигнала от 0 до +10 В постоянного тока. Разрешение и задание в аналоговом блоке составляет 0,1 В.
- Для надежного срабатывания дискретных входов длительность импульсов состояния «0» или «1» должна быть не менее 50 миллисекунд.
Дискретный AC вход Дискретный DC вход Аналоговый вход Контроллеры имеют релейные или транзисторные выходы. Выходные контакты реле изолированы от входов и напряжения питания (сухой контакт). Максимальный ток контактов 10А для резистивной нагрузки и 2А для индуктивной нагрузки. Транзисторные выходы могут быть NPN или PNP типа и требуют для нагрузки отдельный источник питания. Максимальный ток выходных транзисторов 2А, максимальное напряжение 80В. NPN выход PNP выход Релейный выход
|
